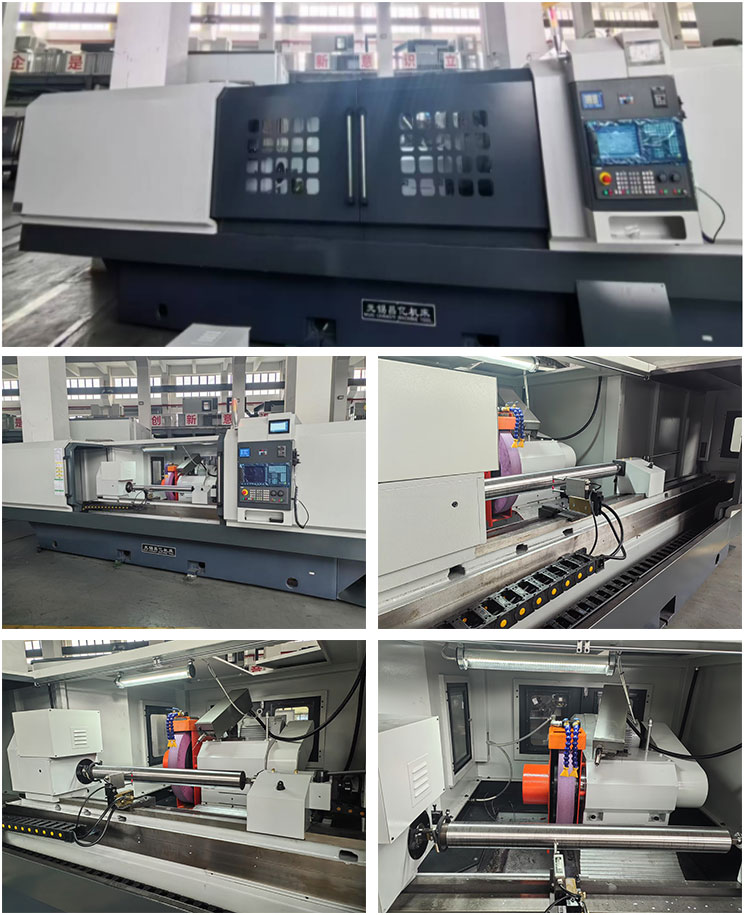

MK1332X2000外圓磨床
機床主要用途及結構特點：
●本機床為二軸（砂輪架橫向進給X軸、工作臺縱向運動Z軸）二聯動數控外圓磨床，數控系統采用國際或國內知名品牌。具
有自動進刀、退刀、粗磨、精磨，修正砂輪，自動補償?shù)裙δ埽优渥詣?dòng)測量?jī)x，能實現磨削循環的全閉環功能。
●砂輪主軸采用套筒式或動靜壓主軸，砂輪架導軌采用鋼導軌，工作臺導軌采用平一V型貼塑潤滑導軌，采用伺服電機滾珠絲
杠驅動進給機構及工作臺移動。
●機床主體采用鑄鐵件鑄造成型，全封閉防護罩殼，后置背包式電器柜，前置回轉式操作屏。
技術參數表
| 磨床型號\名稱 | MK1320 ×500 |
MK1332 ×500 |
MK1332 ×750 |
MK1332 ×1000 |
MK1332 ×1500 |
MK1350 ×2000 |
|---|---|---|---|---|---|---|
| 磨削外徑范圍 | 6-200 | 8-320 | 8-320 | 8-320 | 10-320 | 50-500 |
| 磨削工件長度 | 500 | 500 | 750 | 1000 | 1500 | 2000 |
| 工作臺回轉角度（°） | +4、-3 | +4、-3 | +4、-3 | +4、-3 B | +4、-3 | +4、-3 |
| 頂尖中心高度 | 125 | 180 | 180 | 180 | 180 | 270 |
| 頭架頂尖（莫氏號） | 4# | 4#/5# | 4#/5# | 4#/5# | 4#/5# | 6# |
| 尾架頂尖（莫氏號） | 4# | 4# | 4# | 4# | 4# | 6# |
| X軸定位精度 | 3 | 3 | 4 | 4 | 4 | 8 |
| X軸重復定位精度 | 2 | 2 | 3 | 3 | 3 | 5 |
| Z軸定位精度 | 4 | 4 | 5 | 6 | 8 | 15 |
| 重復定位精度 | 2 | 2 | 3 | 3 | 4 | 6 |
| 工作臺縱向移動距離 | 500 | 500 | 750 | 1000 | 1500 | 2000 |
| 砂輪架移動距離 | 250 | 380 | 380 | 380 | 400 | 500 |
| 尾架套筒移動量 | 40 | 50 | 50 11 | 50 11 | 50 11 | 60 |
| 砂輪電機功率（KW） | 4 | 11 | 18 | |||
| 機床總功率（ KW） | 13 | 20 | 21 | 21 | 21 | 32 |
| 機床重量（Kg） | 2800 | 4000 | 4800 | 5300 | 6800 | 9800 |
| 外圓圓度 | 1.5 | 2 | 2 | 3 | 3 | 5 |
| 外圓圓柱度 | 3 | 3 | 4 | 5 | 6 | 8 |
| 表面粗糙度Ra（um） | 0.32 | 0.32 | 0.32 | 0.32 | 0.32 | 0. 4 |
